Nota Applicativa: Soluzioni Avanzate per il Test e la Simulazione di Potenza AC/DC
L’evoluzione delle configurazioni delle sorgenti di potenza in corrente alternata (AC) è stata guidata dalla crescente complessità delle applicazioni elettriche moderne. Per rispondere a queste esigenze, è necessaria una gamma di strumenti versatile, capace di adattarsi a diversi carichi garantendo al contempo affidabilità e precisione nelle misure.
PRODOTTI IN EVIDENZA
Configurazione Flessibile delle Uscite
Questa serie di sorgenti di potenza AC/DC offre diverse configurazioni di uscita per coprire un ampio spettro di scenari applicativi:
• 1P2W (Monofase a 2 fili): Ideale per applicazioni residenziali di base e commerciali su piccola scala.
• 1P3W (Monofase a 3 fili): Utilizzata per ottenere una potenza AC bilanciata, necessaria per la strumentazione di precisione, o per raddoppiare la tensione di uscita.

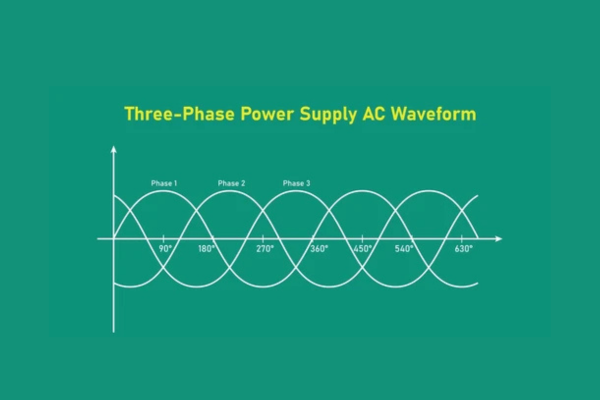

• 3P4W (Trifase a 4 fili): Lo standard per le operazioni industriali, in grado di alimentare macchinari trifase come motori e trasformatori. Il sistema permette di impostare uscite trifase bilanciate o sbilanciate, regolando indipendentemente tensioni e fasi secondo necessità.
Analisi delle Armoniche e Qualità della Potenza
Una delle sfide principali nei sistemi elettrici moderni è la presenza di carichi non lineari che causano distorsioni armoniche. Questi strumenti sono progettati per affrontare le normative più stringenti, come la ER G5/5 della UK Energy Network Association e lo standard IEC 60034-1 per i motori rotanti, che richiedono la misurazione delle armoniche fino al 100° ordine.
Oltre alla misurazione della distorsione armonica totale (THDv e THDi), la gamma permette di eseguire test critici sulla qualità della potenza, simulando eventi quali:
• Sag (Buchi di tensione).
• Swell (Sovratensioni temporanee).
• Interruzioni istantanee.
• Variazioni di tensione a lungo termine.

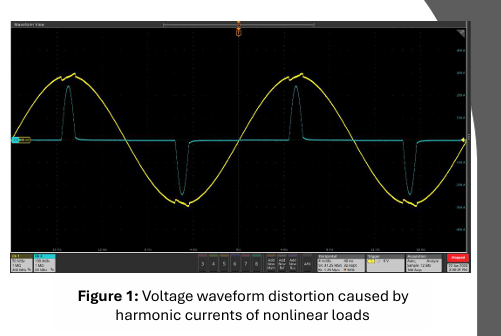

Distorsione della forma d’onda della tensione causata dalle correnti armoniche dei carichi non lineari
Funzionalità Tecniche e Controllo Remoto
Per massimizzare l’efficienza nei laboratori di ricerca e sviluppo, questi strumenti integrano capacità di misura e test notevolmente migliorate. Tra le caratteristiche principali figurano:
• Web Server Avanzato: Consente il controllo remoto completo tramite un’interfaccia web dedicata, permettendo di monitorare e configurare i parametri da qualsiasi postazione di rete.
• Editing di Forme d’Onda Arbitrarie (ARB): Attraverso una libreria integrata o la funzione di disegno manuale, è possibile generare forme d’onda personalizzate per simulare condizioni di rete specifiche o disturbi complessi.
• Funzione Sequenza: Permette di programmare una serie di uscite di tensione in sequenza per test automatizzati.
• Emulazione Oscilloscopio e Data Log: La funzione di visualizzazione integrata emula un oscilloscopio per l’analisi in tempo reale delle forme d’onda, mentre il data log permette di registrare i parametri di misura per analisi successive.
Parametri di Misura Supportati
Il sistema fornisce una panoramica completa dei dati elettrici, inclusi valori efficaci (Vrms, Irms), potenze (attiva, reattiva, apparente), fattore di potenza, fattore di cresta e frequenza. È inoltre possibile monitorare le tensioni concatenate (line-to-line) per le configurazioni trifase, assicurando che la capacità della sorgente sia sempre adeguata al carico applicato.
