Analisi della Signal Integrity: perché oggi non basta più progettare, bisogna misurare

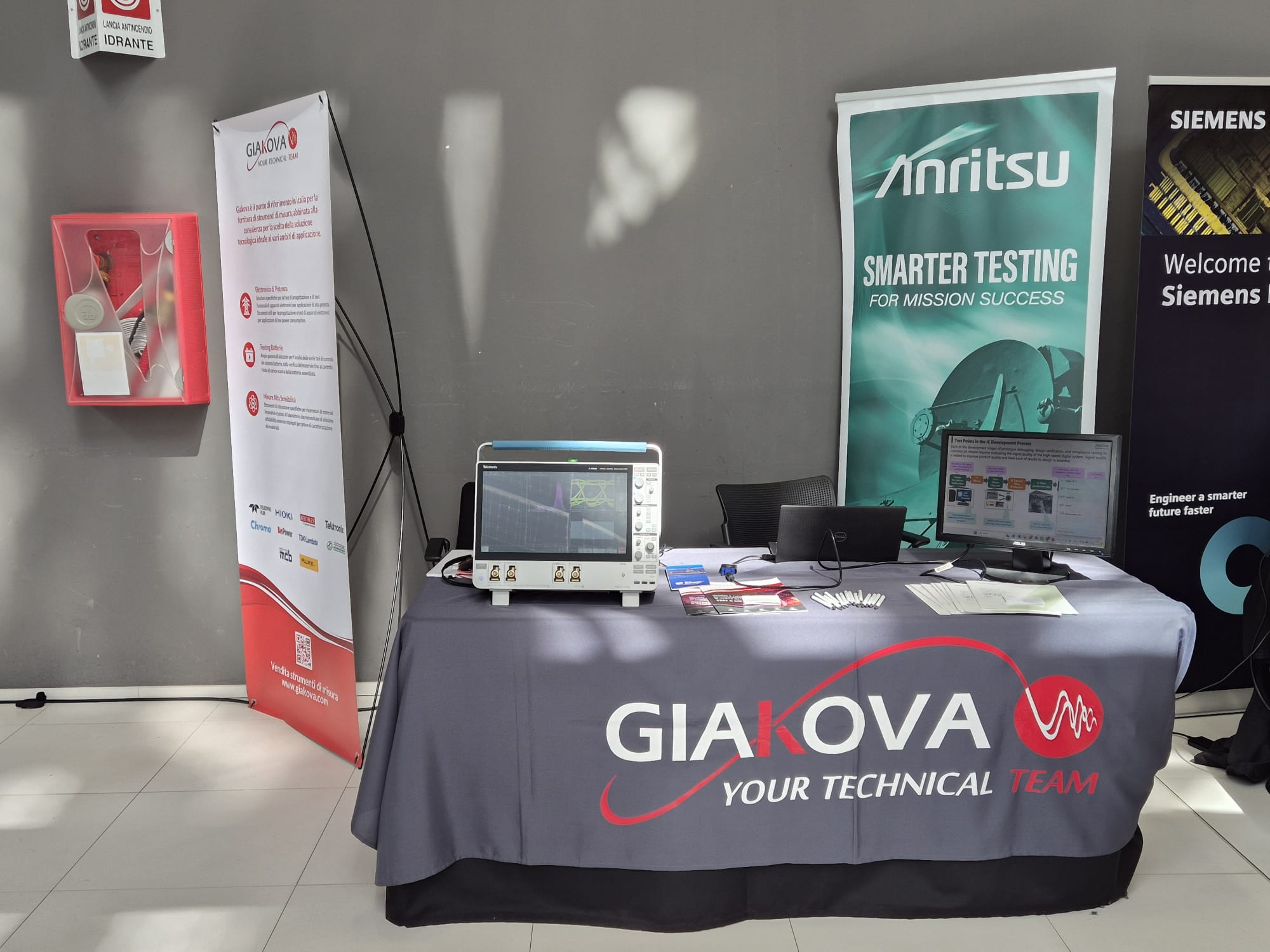

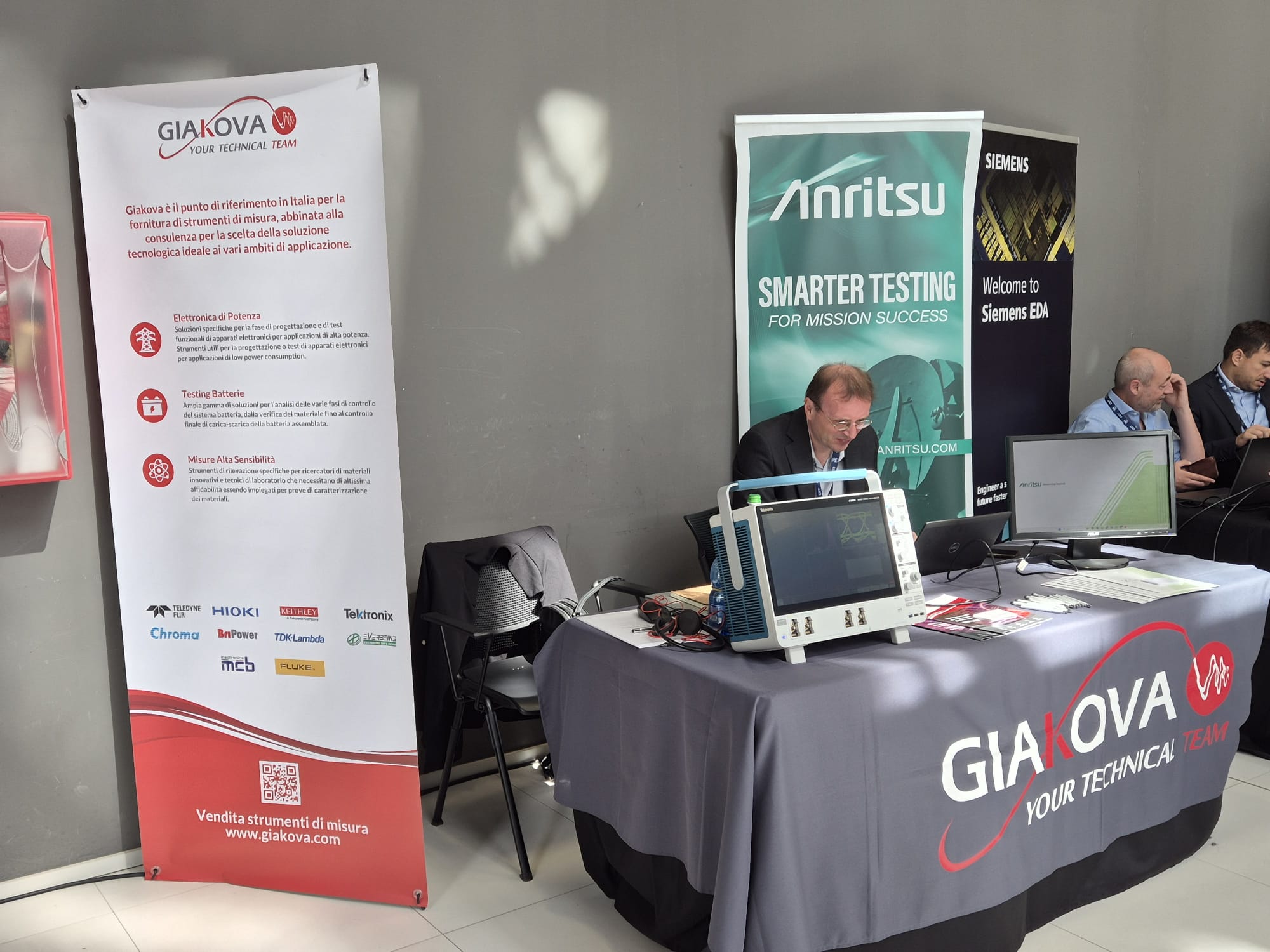

Dal 14 al 17 giugno, nella cornice dell’Energy Center di Torino, parteciperemo insieme ad Anritsu all’evento annuale IEEE-SPI, che ci ha dato modo di riflettere su quanto il mondo del Signal Integrity si stia evolvendo velocemente, soprattutto nel corso degli ultimi anni.
PRODOTTI IN EVIDENZA
in un mondo sempre più interconnesso, l’analisi del signal integrity diventa fondamentale
L’aumento della velocità di trasmissione dei dati sta cambiando radicalmente il modo in cui vengono progettati, validati e testati sistemi elettronici complessi. Interconnessioni sempre più dense, frequenze elevate, data rate superiori ai 20–50 Gbit/s e architetture ad alte prestazioni impongono una domanda sempre più critica: quanto il segnale reale si discosta da quello teorico previsto in fase di progetto?
È qui che entra in gioco l’analisi della Signal Integrity (SI), una disciplina che oggi rappresenta uno degli aspetti più importanti nello sviluppo di sistemi digitali ad alta velocità. Dalle telecomunicazioni all’automotive, dai data center all’elettronica industriale, comprendere come il segnale si degrada lungo il percorso significa prevenire errori, ridurre iterazioni progettuali e migliorare affidabilità e prestazioni.
L’integrità del segnale non riguarda solo il rispetto delle specifiche: riguarda la capacità di trasformare una simulazione in un sistema realmente funzionante.

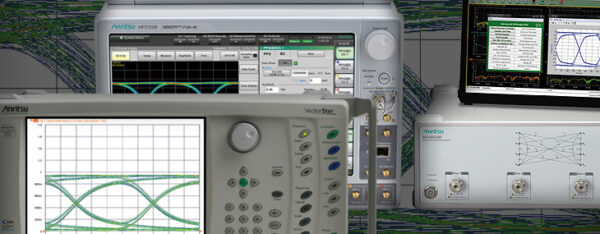

la strumentazione di Anritsu è un’ottima soluzione per fare l’analisi della signal integrity.
Cos’è l’analisi della Signal Integrity e perché è diventata indispensabile
In termini semplici, la Signal Integrity studia come un segnale elettrico venga alterato durante la propagazione attraverso PCB, connettori, cavi, package e interconnessioni.
Riflessioni, perdite, disadattamenti di impedenza, diafonia (crosstalk), jitter e attenuazione possono compromettere la qualità del segnale fino a generare errori di comunicazione o malfunzionamenti difficili da individuare.
Se anni fa il margine progettuale era sufficiente a compensare queste problematiche, oggi il contesto è diverso. Con interfacce come PCIe, Ethernet ad alta velocità, DDR o sistemi per data center, anche piccole discontinuità possono avere impatti significativi.
Le interconnessioni sono diventate un vero collo di bottiglia per l’aumento delle prestazioni dei sistemi elettronici. La sfida non è soltanto trasmettere più dati, ma farlo mantenendo l’integrità del segnale lungo tutto il canale. Questo aspetto emerge chiaramente nelle moderne architetture ad alta velocità, dove la progettazione del canale e la sua caratterizzazione diventano centrali.
Simulare non basta: il valore della correlazione tra progetto e misura
Uno degli errori più comuni nello sviluppo hardware consiste nel considerare la simulazione come garanzia del comportamento reale.
Le simulazioni SI sono fondamentali, ma serve confrontare i dati con la realtà.
Le simulazioni SI sono fondamentali, ma rappresentano un modello ideale. La realtà introduce variabili difficili da prevedere: tolleranze produttive, effetti parassiti, materiali, connessioni, package e condizioni operative.
Per questo motivo, una moderna strategia di analisi della Signal Integrity richiede la correlazione continua tra:
• simulazione;
• misura reale;
• validazione del modello;
• ottimizzazione del progetto.
La capacità di confrontare i risultati simulati con misure ottenute sul dispositivo reale consente di individuare rapidamente deviazioni critiche e migliorare il design già nelle prime fasi di sviluppo.
Misurare l’integrità del segnale: il ruolo degli S-Parameter
Quando si parla di caratterizzazione delle interconnessioni ad alta velocità, gli S-parameter (Scattering Parameters) rappresentano uno strumento fondamentale.
Gli S-parameter descrivono come energia e segnale vengano trasmessi o riflessi attraverso una rete elettrica.
In pratica consentono di comprendere:
• perdite di inserzione;
• riflessioni;
• adattamento di impedenza;
• comportamento in frequenza;
• accoppiamenti indesiderati.
L’analisi accurata degli S-parameter permette di costruire modelli realistici del canale trasmissivo e di prevederne il comportamento in sistemi ad alta velocità. Per applicazioni avanzate, la disponibilità di misure estese fino alla componente continua (DC) migliora ulteriormente la precisione dei modelli utilizzati in simulazione.
Qui entrano in gioco strumenti come i Vector Network Analyzer (VNA), oggi indispensabili per la caratterizzazione di canali ad alta velocità e componenti RF.
L’obiettivo non è semplicemente ottenere una misura, ma costruire una rappresentazione affidabile del comportamento reale del sistema.

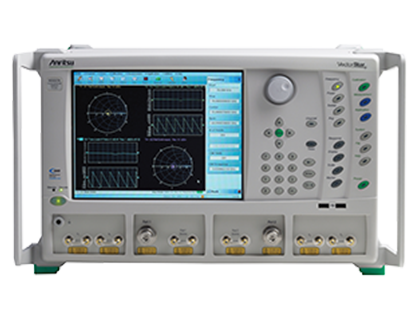

Serie Anritsu MS4640B |VNA
VectorStar offre agli ingegneri un potente strumento di misurazione degli S-Parameter di dispositivi RF, a microonde e a onde millimetriche.

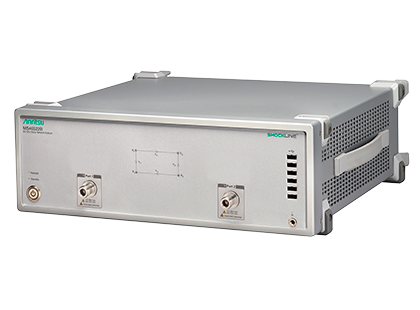

Serie Anritsu MS46500B | VNA
Questa serie di Vector Network Analyzer è ottimizzato per la misurazione degli S-Parameter e del time domain dei dispositivi passivi RF e a microonde.
De-Embedding: eliminare ciò che altera la misura
Uno degli aspetti più sottovalutati nell’analisi della Signal Integrity riguarda il de-embedding.
Quando si effettua una misura, il risultato include non solo il dispositivo in esame ma anche il contributo introdotto da adattatori, fixture, cavi e connessioni. Il de-embedding consente di rimuovere matematicamente questi effetti per isolare il comportamento reale del dispositivo sotto test.
In sistemi ad alta velocità, trascurare questo passaggio può generare interpretazioni errate e portare a conclusioni fuorvianti sul comportamento del canale. La precisione delle misure dipende quindi tanto dalla strumentazione quanto dalla metodologia adottata.
Eye Diagram: vedere la qualità reale del collegamento
Un altro strumento chiave nell’analisi della Signal Integrity è il diagramma a occhio (Eye Diagram).
Sovrapponendo migliaia di transizioni digitali, il diagramma a occhio permette di visualizzare immediatamente:
• margine temporale;
• rumore;
• jitter;
• interferenze;
• qualità complessiva della trasmissione.
Un occhio aperto indica un canale robusto; un occhio chiuso suggerisce problemi di integrità del segnale.
L’analisi del diagramma a occhio è oggi una delle metodologie più utilizzate nella validazione di sistemi digitali ad alta velocità e nella verifica della conformità agli standard.

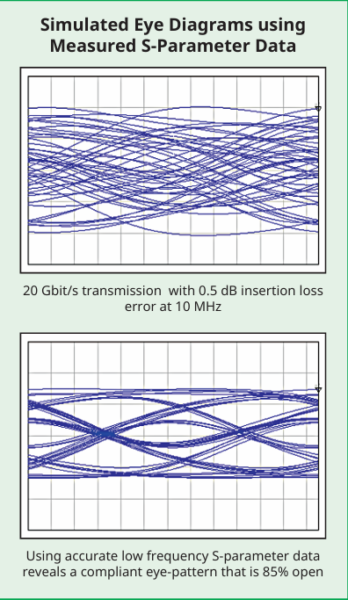

Un esempio di diagramma ad occhio con gli strumenti Anritsu
Oscilloscopi moderni: non solo visualizzazione, ma debug avanzato
L’evoluzione della Signal Integrity ha trasformato anche il ruolo dell’oscilloscopio.
Non si tratta più soltanto di osservare una forma d’onda, ma di effettuare debug multidominio, correlando eventi analogici e digitali.
Strumenti come gli oscilloscopi Tektronix MSO Serie 4 consentono di integrare:
• acquisizione analogica ad ampia banda;
• analisi digitale;
• decodifica seriale;
• trigger avanzati;
• correlazione temporale tra eventi.
Questo approccio diventa particolarmente utile quando il problema non dipende esclusivamente dalla trasmissione del segnale, ma dall’interazione tra più sottosistemi.
L’analisi moderna della Signal Integrity richiede infatti una visione completa del comportamento elettronico.
Il probing è parte della misura: perchè la sonda conta quanto lo strumento
Anche la migliore strumentazione può fornire risultati imprecisi se il punto di misura introduce alterazioni significative.
Per questo il probing ad alta velocità è diventato una disciplina a sé.
Le sonde PMK FireFly, progettate per misure ad alta banda e minima invasività, permettono di accedere a segnali critici riducendo l’impatto sul circuito in esame.
Quando si lavora con interconnessioni veloci, package complessi o PCB ad elevata densità, la scelta della sonda non rappresenta un dettaglio operativo: può determinare la qualità della misura e quindi la correttezza dell’analisi.
Misurare correttamente significa ridurre al minimo l’influenza dello strumento sul sistema osservato.

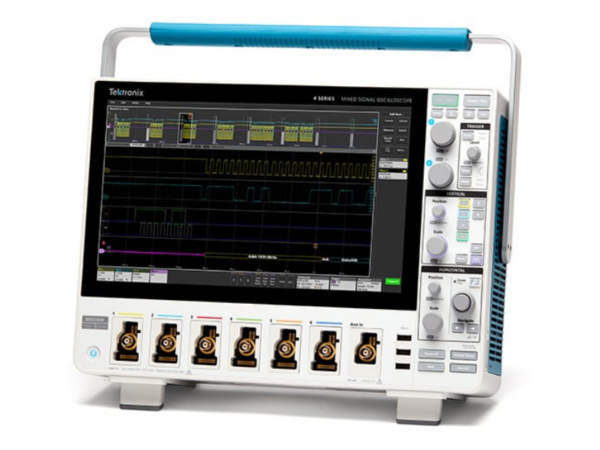

Serie MSO4 Tektronix | Oscilloscopi
Serie di oscilloscopi a 4 canali tra le più popolari del brand americano

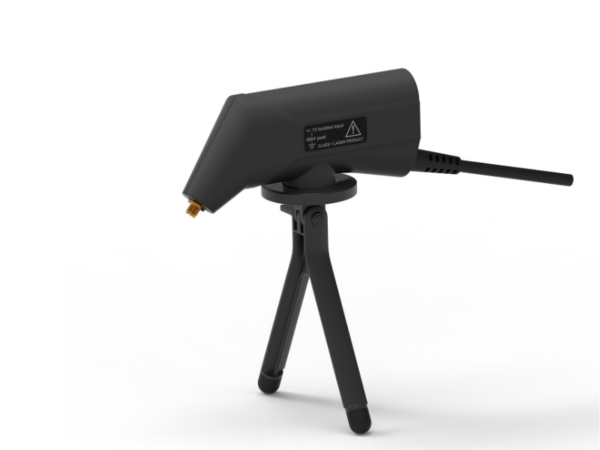

FireFly di PMK | Sonda
Sonda ad alta tensione isolata otticamente di PMK, con banda fino a 1.5GHz
TDR e time domain analysis: individuare le discontinuità invisibili

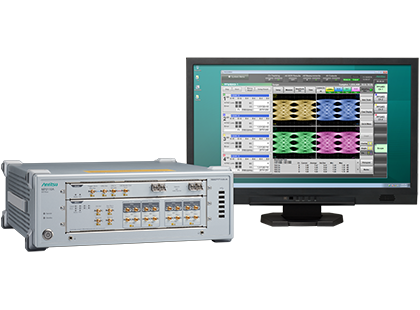

Gli strumenti e i software di Anritsu per la TDR.
La Time Domain Reflectometry (TDR) consente di identificare discontinuità lungo un canale trasmissivo osservando le riflessioni generate da variazioni di impedenza.
In termini pratici, permette di localizzare:
• difetti di progettazione;
• variazioni geometriche;
• problemi di connessione;
• discontinuità sui PCB;
• anomalie nei connettori.
L’analisi nel dominio del tempo integra quella in frequenza, offrendo una comprensione più completa del comportamento del sistema. Le moderne piattaforme di misura combinano entrambe le prospettive per accelerare il debug e migliorare la validazione del progetto.
La signal integrity come vantaggio competitivo
L’analisi della Signal Integrity non riguarda esclusivamente laboratori specializzati o applicazioni estreme.
Sta diventando una competenza trasversale che interessa chiunque sviluppi sistemi elettronici complessi.
Ridurre il numero di iterazioni progettuali, anticipare problemi di interoperabilità, migliorare affidabilità e prestazioni: questi aspetti hanno un impatto diretto sul time-to-market e sui costi di sviluppo.
La differenza tra un progetto che funziona “in laboratorio” e uno realmente robusto spesso si misura nella capacità di comprendere come il segnale si comporta nel mondo reale.
Ed è proprio qui che la Signal Integrity smette di essere una verifica finale e diventa parte integrante del processo progettuale.
Conclusioni: progettare sistemi veloci significa progettare misure affidabili
Con l’aumento continuo dei data rate e della complessità dei sistemi elettronici, l’analisi della Signal Integrity non rappresenta più un’attività opzionale.
La sfida attuale consiste nel collegare simulazione, misura e validazione attraverso metodologie affidabili e strumenti adeguati: caratterizzazione tramite S-parameter, analisi TDR, eye diagram, de-embedding, oscilloscopi avanzati e probing ad alta velocità.
Perché nelle applicazioni moderne, dalla trasmissione dati ai sistemi embedded ad alte prestazioni, il problema non è soltanto generare un segnale.
Il vero obiettivo è garantire che quel segnale arrivi integro dove serve, quando serve.
