Nota applicativa sulla verifica della rigidità dielettrica delle GII

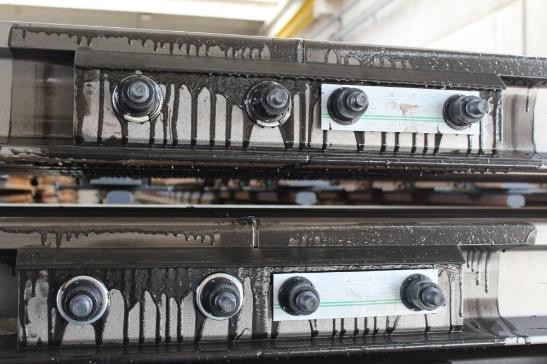

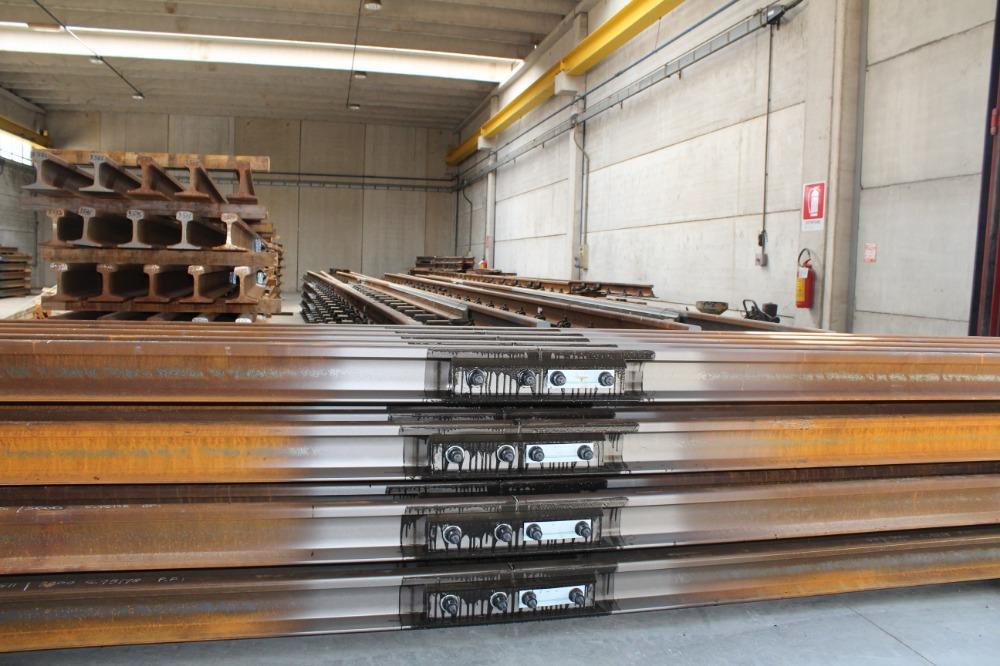

Le giunzioni isolanti incollate (GII), sono delle giunzioni che permettono di isolare elettricamente le sezioni di binari. Le GII svolgono un ruolo fondamentale nel campo del segnalamento ferroviario.
PRODOTTI IN EVIDENZA
Rigidità dielettrica e Circuiti di Binario
I circuiti di binario (CdB) sono circuiti elettrici costituiti da sezioni di binario dette “controllate”. Queste sezioni hanno lo scopo di segnalare la presenza di rotabili sulla tratta in questione.
Isolare i Circuiti di Binario
Dato che in ogni CdB viene iniettato un segnale elettrico utilizzato nell’ambito del Controllo Comando e Segnalamento (CCS), bisogna garantire al meglio l’isolamento tra i vari CdB.
Vengono quindi usati dei GII che permettono di isolare al meglio i vari tratti di CdB garantendo comunque che i binari siano connessi correttamente e che permettano il giusto funzionamento. I controlli di produzione dei GII prevedono:
- Controlli geometrici dei componenti in acciaio
- Controlli geometrici dei GII
- Controllo della corretta installazione dei chiodi a serraggio irreversibile
- Controllo delle proprietà dielettriche e meccaniche dei GII
Controlli delle proprietà dielettriche delle GII
Oltre ai controlli di produzione devono essere comunque fatti dei controlli di messa in opera e manutenzione.
Data la crescente richiesta di strumenti che possano garantire i controlli delle proprietà dielettriche delle GII, Giakova, che da sempre si trova al fianco di RFI per la fornitura di strumenti e supporto alle misure, ha individuato in base alle norme di RFI uno strumento che possa aiutare i tecnici a svolgere tali misurazioni nel miglior modo possibile.
Rigidità dielettrica: la norma per la misura della rigidità dielettrica prevede che si applichi una tensione che aumenti gradualmente da 0 a 1 kV e che vi si soffermi per 1’, quindi l’operazione va continuata soffermandosi per 1’, ogni 1000 V fino a 4kV. La prova è considerata con esito positivo se ciascun campione avrà sopportato una tensione di 4kV/50Hz per 1’ minuto senza che sia verificata la scarica. Resistenza di isolamento: la norma prevede anche una misura della resistenza ohmica. Tale misura va effettuata con il metodo Volt-amperometrico ricavando il valore della resistenza con la formula R=V/I o con un Megaohmetro.
Tale misura andrà fatta con 2 letture con polarità più – meno e 2 letture con polarità meno – più con d.d.p di 250 – 500 Vcc. Questa misurazione deve essere effettuata in un ambiente munito di un igrometro e di un termometro.
Proprio per questo Giakova ha creato un kit composto da un misuratore di rigidità dielettrica, un igrometro ed un termometro per effettuare le misurazioni sui GII, il kit è denominato Giak-GII.
